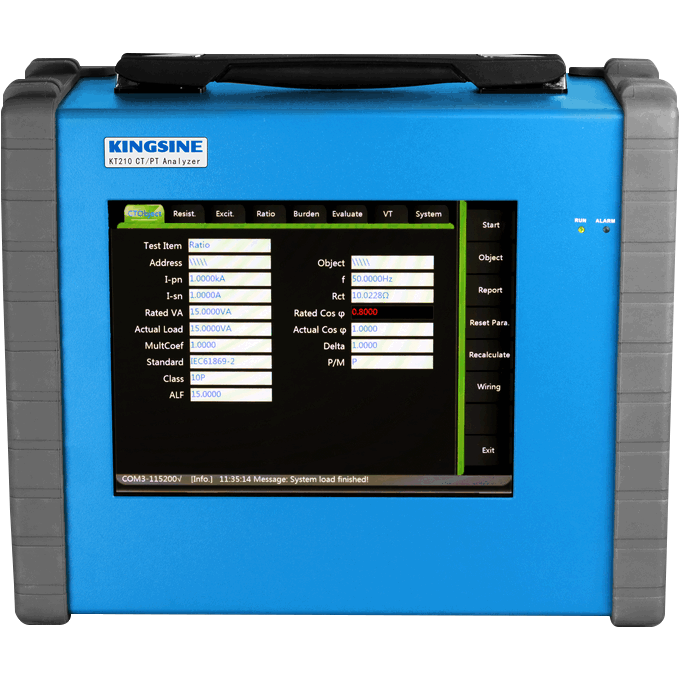

UTA 210 - Analisador de TC/TP
UTA 210
Disponível para venda e locação
Downloads UTA 210
Descrição técnica
Dimensões
Largura: 360 mm
Altura: 140 mm
Comprimento: 325 mm
Peso
Com bateria: 8 kg
Características Gerais
- Razão de transformação: até 10.000:1
- Erro de relação de corrente e erro de fase para todos os pontos de medição definidos no padrão selecionado
- Resistência do enrolamento
- Carga secundária
Parâmetros de Indutância e Tempo
- Indutância saturada (Ls)
- Indutância insaturada (Lm)
- Fator de fluxo de remanência (Kr)
- Constante de tempo secundária (Ts)
Fatores de Segurança e Precisão
- Fator limitante de precisão (ALF/ALFi)
- Fator de segurança do instrumento (FS/FSi)
- Fator de dimensionamento de acordo com a classe PX e TPS (Kx)
- Tensão e corrente de limitação de precisão conforme a classe PX (Ek/Ie)
Parâmetros Elétricos
- Tensão fem máxima (Emax – valor calculado)
- Tensão e corrente do ponto de joelho (Vkn/Ikn)
- Tensão e corrente de limitação de precisão (Val/Ial)

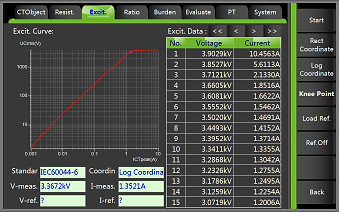

- Corrente e tensão de excitação/saturação
Fatores de Comportamento em Condições Críticas
- Razão de giros e erro composto (εt, εc)
- Fator de corrente de curto-circuito simétrico nominal (Kssc)
- Fator de dimensionamento transiente (Ktd)
- Erro instantâneo de pico (ε^)
Medições Complementares
- Relação de giros conforme a classe PX (N)
- Medição da impedância/admitância da carga secundária do TC, incluindo cargas de medidores, relés, chaves seletoras, entre outros
Hardware
Saída de Corrente 120V / 15A
Operação de tela sensível ao toque de 9,7 polegadas
IEC60044-1, IEC60044-6, IEC61869-2, padrão ANSI30/45
Alta estabilidade para testes de TC de buchas

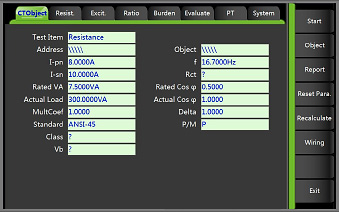

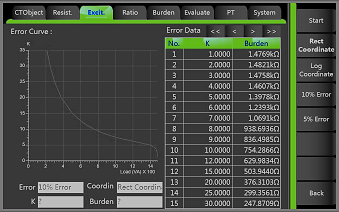

Software
O UTA 210 foi desenvolvido para garantir medições precisas de todos os parâmetros críticos de transformadores de corrente (TCs), comparando-os diretamente com os requisitos estabelecidos pelas normas IEEE e IEC. Com um procedimento de teste totalmente automatizado, o equipamento entrega resultados confiáveis de forma rápida e eficiente.
Graças à sua análise avançada, os engenheiros recebem uma avaliação imediata, com a decisão de “aprovado” ou “reprovado” em questão de segundos, otimizando processos e garantindo maior precisão nos ensaios.
Destaques
Tecnologia de ponta
Software "IHM" completo para automatismo de ensaios
2 anos de garantia
Suporte técnico vitalício
Treinamentos gratuitos
Tutoriais e vídeo aulas
Por que escolher a UTA 210
Escolher os equipamentos da EXS Solutions significa contar com um parceiro que entende as demandas do setor elétrico e entrega soluções alinhadas às suas necessidades.
Alta portabilidade
Design compacto e leve, facilitando o transporte e o uso em campo, sem comprometer a robustez e a precisão das medições.
Testes abrangentes
Realiza medições essenciais, como razão de transformação, erro de fase e resistência de enrolamento.
Garantia e suporte
Equipamento com 2 anos de garantia, suporte técnico vitalício e treinamentos especializados.
