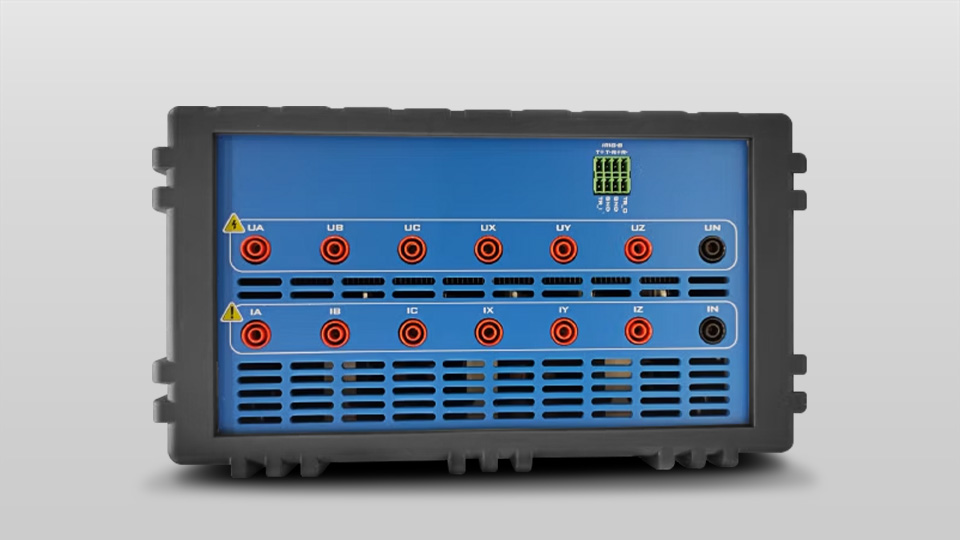

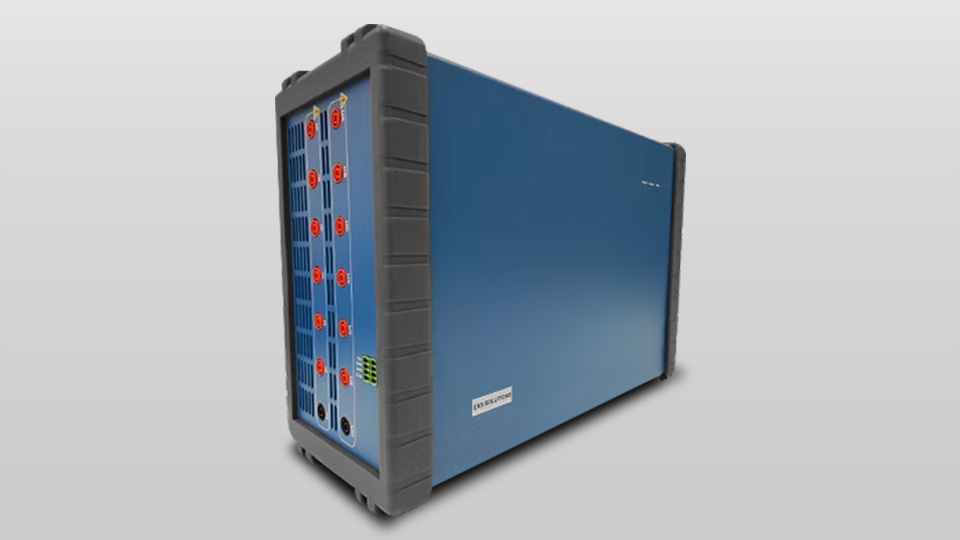

UTS 800 - Mala de Teste de Réles
UTS 800
A Mala de Teste de Relés – UTS 800, um equipamento compacto de alta tecnologia, projetado para oferecer testes precisos e eficientes em sistemas elétricos de proteção. Com suporte nativo ao protocolo IEC 61850, permite a importação automática de arquivos SCL e configuração otimizada de valores amostrados e mensagens GOOSE.
Desenvolvida para profissionais que buscam inovação e confiabilidade, a UTS 800 possui funcionalidades avançadas, garantindo máxima precisão na validação de relés de proteção, medidores de energia e outros dispositivos críticos para o setor elétrico.
Disponível para venda e locação
Descrição técnica
Dimensões
Largura: 390 mm
Altura: 256 mm
Comprimento: 140 mm
Peso
Com bateria: 10 kg
Hardware
12 canais analógicos independentes
Simulador de bateria DC variável
8 pares de entradas digitais (contato seco ou "molhado") 4 pares de saídas digitais
Protocolo sincronismo de tempo
Módulo Wi-Fi integrado
Proteção contra curto-circuito, circuito aberto, sobrecarga...
Módulo de temporização GPS/BDS integrado
Software
Frequência (Frequency)
Sobrecorrente (Overcurrent)
Sequência de Zero (Zero Sequence)
Diferencial (Differential)
Teste Manual (Manual Test)
Rampa (Ramping)
Sequência de Estado (State Sequence)
Religamento (Reclosing)
Diferencial Configuração (Differential Configuration)
Distância (Distance Test)
Oscilação de Potência (Power Swing)
Harmônicas (Harmonics Test)
Sincronismo (Synchronization Test)
Destaques
Alta precisão e controle das grandezas elétricas
Tecnologia de ponta
Software "IHM" completo para automatismo de ensaios
Possibilita testar relés de proteção (digitais, eletromecânicos...), Merge Unit, medidores, etc.
2 anos de garantia
Suporte técnico vitalício
Treinamentos gratuitos
Tutoriais e vídeo aulas
Licença IEC61850

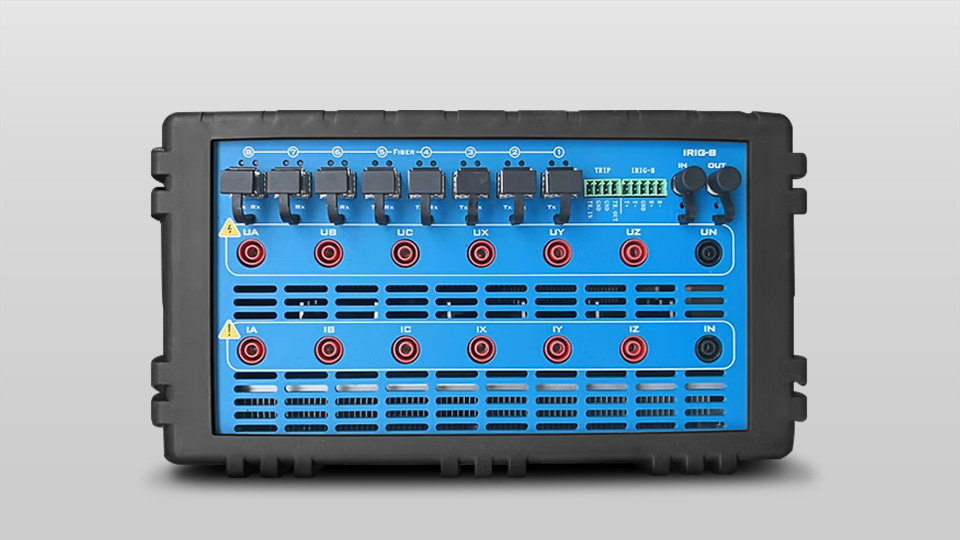

A Mala de Teste de Relés UTS 800 já vem equipada com 8 portas ópticas, permitindo operação nativa com IEC61850. Além disso, o equipamento pode ser adquirido com a licença de software correspondente ou atualizado posteriormente, conforme a necessidade do usuário. A licença é vitalícia, adquirida uma única vez, garantindo praticidade e economia a longo prazo.
- Importação automática de arquivos SCL (SCD, ICD, CID, NPI), permitindo configuração rápida de valores amostrados e mensagens GOOSE.
- Armazenamento de arquivos de configuração, facilitando testes e análises posteriores.
- Exibição gráfica de arquivos SCD, demonstrando de forma visual a interconexão do IED e a conexão do terminal virtual.
- Suporta assinatura e publicação de mensagens GOOSE para troca rápida de dados entre dispositivos.
- Gerenciamento de múltiplos blocos de controle GOOSE, permitindo assinaturas/publicações simultâneas.
- Detecção automática de sinais digitais ópticos, identificando MU, dispositivos de proteção e caixas de operação inteligente.
- Injeção simultânea de sinais analógicos e IEC61850 Sampled Value para testes avançados.
- Até 36 canais configuráveis pelo usuário, garantindo flexibilidade para diferentes aplicações.
- Qualidade do canal SV ajustável, permitindo simulação e depuração de unidades de teste.
Por que escolher a UTS 800
Escolher os equipamentos da EXS Solutions significa contar com um parceiro que entende as demandas do setor elétrico e entrega soluções alinhadas às suas necessidades.
Alta tecnologia
Compacta e poderosa, integra o que há de mais avançado em testes de relés de proteção e medidores.
Conectividade IEC61850
Importa arquivos SCL automaticamente e realiza testes com mensagens Sampled Value e GOOSE.
Garantia e suporte
Equipamento com 2 anos de garantia, suporte técnico vitalício e treinamentos gratuitos.
